Konu: Yanar söner osilatör devreleri

[TB6BHK]

Hüsnü Köktürk    TB6CAA   husnu66tr@yahoo.com

Değerli arkadaşlar, amatör olan bir kimseye , daha doğrusu devreleri kendi eliyle yapan birisine en çok lazım olan araçlardan birisi de  Tilki avı(fox hunting)kesikli osilator devresidir.

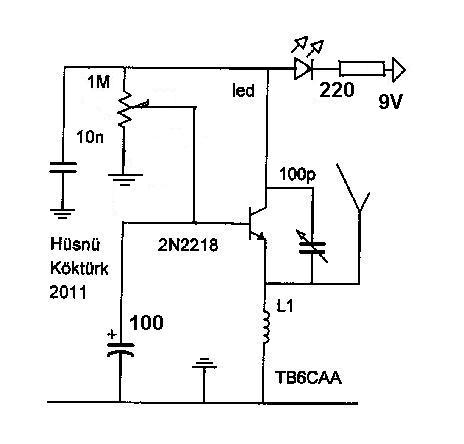

 4 adet şema verilmiş. Daha fazlası aşağıda verilen linkte mevcut.

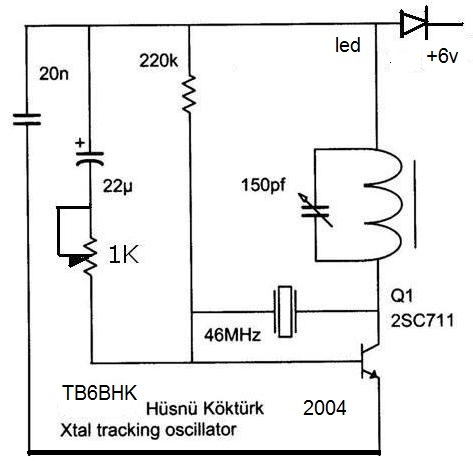

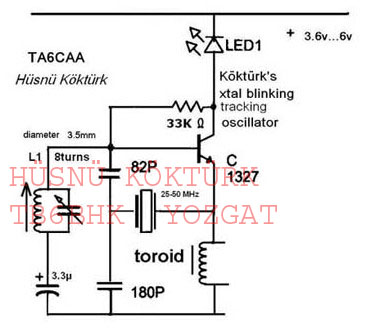

Bir transistörlü yanar söner kristalli test osilatörü.  Cihazın sağlıklı çalışabilmesi için bobin akordunun kristal frekansına uygun olması gerekmektedir, İlgili amatör arkadaşlara tavsiyem, şemalar çeşitli nedenlerle kaybolabiliyor, kırık linkler hasıl olup yazı ve şemalar kaybolabiliyor, bu nedenle şemalar sağlıklı iken birer kopyasının alınmasını öneririm.









Daha fazla yazı ve şema için
http://www.geocities.ws/husnu66tr/tracking_transmitters.htm

[TB6BHK]

Hüsnü Köktürk          TB6CAA          husnu66tr@yahoo.comJamistor osilator. Ne derecede doğru bilmem ama parazit üreten osilatörlere bir zamanlar Jamistör derdik. Devremiz ona benziyor ama Jamisör değil. Kabaca battal beden, geniş band,  wide band osilator diyebiliriz. Bobin ve nüveler uygunsuz konursa bu özellik artar. Bu özellik tamamen gündem dışı da değil. Bazı kuruluşların  bu özelliği kullanma yetkileri var.
Devremize FM-vfo-radio-beacon diyebiliriz. Diğer osilatörlerden bir iki farkı var. Birincisi güçlü olması,  Bu devre yüksek güçlü bir UHF transistörüyle yapılmış olsaydı daha rahat konuşma imkanı olurdu. Henüz güçlü bir transistör kullanılmadı. İkinci farklı özellik, Darbe üreten bir osilator. Darbe üretmeden osilasyona gelebiliyor sa da bu ender oluyor. Bu ender hallerinde ses modulasyonunu çok rahatlıkla kabul eder bir hali var. Cihaza azıcık bir temas kendini ses olarak belli ediyor. Tur adedi bakımından L1 bobinine benzeyen L2  bobini harmonik frekansları süzmek gayesiyle konulmuş. 64-108MHz arası frekanslar için fazla değil  L1 6tur  7mm çaplı bobin yeterli olabilir, Bu konuda fazla bir çalışma da yapılmadı. Devreye bir buffer veya güçlendirici kat konulmadı. Cihazın darbesiz osilasyon ürettiği hallerde bu özellik çok tercih sebebi olabilir.

Yazımızı aşağıdaki adresten de bulabilirsiniz

http://www.geocities.ws/husnu66tr/jamistor.htm
