Konu: FORTY2 ÇALIŞMASI...

[TB5X_SK]

Baskı devreyi nasıl yaptığımı soran arkadaşlara:

Klasik ütüleme yöntemi. Ancak şuna dikkat edilmeli. Her toner ile aynı kaliteyi alamazsınız.
Özellikle yazıcınızın toneri bitmiş ve ucuz bi yerden dolum yaptırmışsanız böyle güzel baskıdevreyi unutun derim.

Özellikle yazıcının içinde gelen orjinal toneri tercih edin.
Ve ya deneyerek en iyi sonucu aldığınız toner ile çalışmanızı yapın..

Sözün kısası; toner çoook önemli..

73..

[TA4CS]

    Mehmet bey matkap süper 12 volt mu ? İyi çalışmalar Aydından 73s
 Not :çiğdemler sıkıntı durumunda kullanılıyor.:)))

[TA7BB]

merhaba.
güzel olmuş tebrik ederim.
acaba baskı devre filimlerini bizlerle paylaşmak istermisiniz.
kolay gelsin.işlerinizde başarılar dilerim.
73

[TB5X_SK]

Ömer Bey baskı devreleri en kısa sürede  paylaşacağım.

Devrede son durum:









Daha fazla resim:

https://picasaweb.google.com/pashanline/FORTY2CalSmas02#

şimdilik 73...

[TA3EP]

Çok güzel oluyor hocam, eline sağlık, devam, takipteyiz...

[TA7BB]

merhaba.TB5X
ilginize teşekkür ederim
iyi çalışmalar.
73

[TB2PSI]

elle baskı devre çıkarmada yazıcının toneri çok önemli heralde yazıcının orjinal toneri sormak istediğim şu sayın TB5X kullandığınız yazıcının markası nedir?aynısnından bende almayı düşünüyorum şimdiye kadar çok değişik yazıcılardan çıktı aldım ama sizinki kadar orjinal bir çıktı alamadım..

 çalışmalarınızın devamını dilerim.73

[TB5X_SK]

Kendi düzenlediğim baskıdevreleri indirmek için:
http://www.tb5x.com/2012/03/20/forty2-qrp-projesi/

İndirince görürsünüz ama rarlı dosyanın içinde de açıklamada yazdım terkrar burdan belirteyim.

Baskı devrelerde dikkat edilmesi gereken noktalar var.
Bazı iç bölümlerde şase bağlantısı kesik bölümler var.

Orjinal baskı devreyi elinize alarak şaseleri karşılaştırın.

Bağlantısı eksik olan kısımları belirleyerek bir jumper ile atlama yapınız.

WORD dosyalarındaki PCB ler birebir boyuttadır. Yazıcıdan direkt çıktı alarak basabilirsiniz.

Yapacak arkadaşlara başarılar dilerim...

73...

[TB5X_SK]

FORTY2 DE SON DURUM:















Son resimde görüldüğü gibi ekran aydınlatması için besleme ters bağlanmış. Fransız amatörün kullandığı LCD o şekilde çalışıyor sanırım. Ancak Bluemavi.com dan aldığım 1x16 LCD lerde beslemede artı ve eksiyerdeğişmesi gerekiyor. Plakette ben resimdeki gibi düzeltince aydınlatma çalıştı.

İLK DENEMEDEN VİDEO: http://youtu.be/CwquP8uSYio

Şimdilik 73 ler...

[TA1ZE]

kaldı eksik komponentler...

[TB5X_SK]

FORTY2 DE SON DURUM:













İLK DENEMEDEN VİDEO: http://youtu.be/CwquP8uSYio

[TB5X_SK]

Resimde görüldüğü gibi ekran aydınlatması için baskıdevrede besleme ters bağlanmış. Fransız amatörün kullandığı LCD o şekilde çalışıyor sanırım. Ancak Bluemavi.com dan aldığım 1x16 LCD lerde beslemede artı ve eksi yer değişmesi gerekiyor. Plakette ben resimdeki gibi düzeltince aydınlatma çalıştı.

İLK DENEMEDEN VİDEO: http://youtu.be/CwquP8uSYio

Sami bey;

Bahsettiğiniz komponentleri temin etme aşamasındayım. Dikkat etmişseniz yerleri boş henüz. Yurtdışından bi siteden spariş vereceğiz.
( http://www.utsource.net/ )

2SK937 bluemavide var sanırım ben ordan aldım.
http://www.bluemavi.com/vitrin/tablo_new.asp?adet=1&kitap_id=752115&kategori=56#ara

DTC114 farklı bir transistör yerine bişey ollacağını sanmıyorum
dirençnette DTC115 var ama datashett lerine baktım içinde direnç var bunların DTC114 teki direnç 47K DTC115 teki ise 100K.
gözüküyo.

Muayyenleri de sahibinden .com dabirisi satıyordu ordan aldım FT703 muayyen.. QRP ye tam uyumlu.. linki forumrda bi konu başlığı altında vardı sanırım bi sorum var kısmında idi..

Şimdilik 73 ler...

[TB5X_SK]

FORTY2 DE SONA YAKLAŞIRKEN..

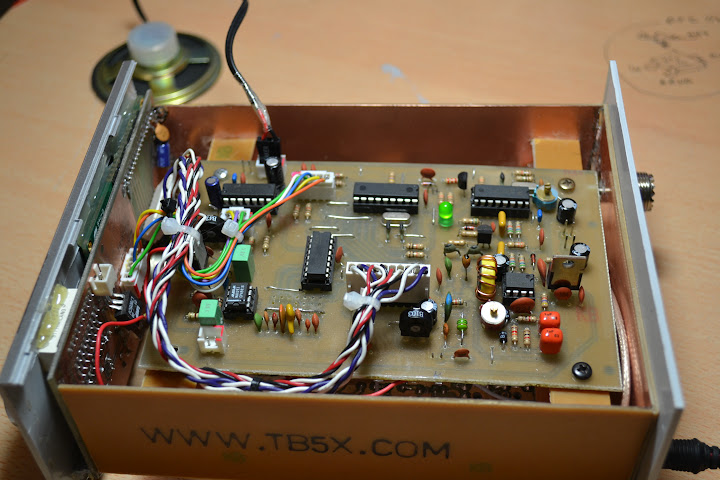

Uzurca süredir ilgisizlikten kenara attığım çalışmayı biraz daha ilerleteyim dedim.. kutulama ve ön panelin yerleşimini ( ki en zor kısımlardan biri) hallettim gibi..

Bağlantıların tamamını plaketlerin altından yaparak görüntünün düzgün olmasını sağladım..

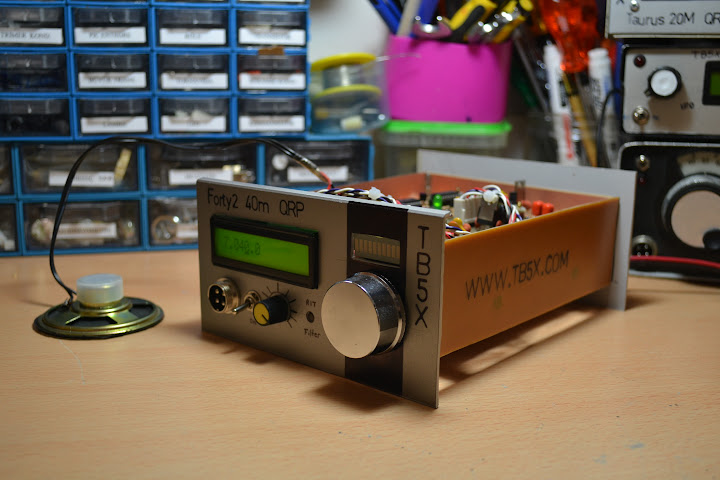

Şimdilik son görünüm aşağıdaki şekilde..

73 ler..

[TB3BTU]

Mükemmel olmuş

[TB5X_SK]

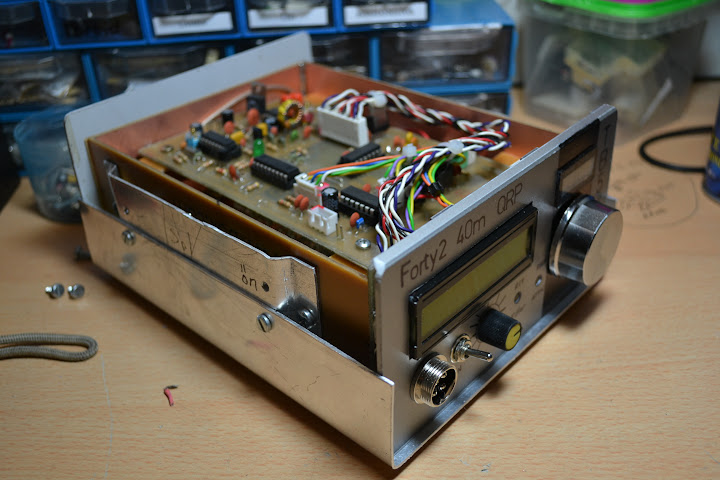

Kutulama işlemide bitti gibi..
Dışına bir boya attımmı bu iş tamamdır..
Tertemiz bir cihaz oldu.. Videolarını da  yakında bu başlık altına ekleyeceğim..

73 ler...












DAHA FAZLA RESİM  İÇİN: https://picasaweb.google.com/pashanline/FORTY2CalSmas#

[TA5ARF]

Mehmet Bey,
Çalışmalarınız çok güzel. Kutlarım. 73

[TB5X_SK]

Mesut Bey;

Baskı devreleri

http://www.tb5x.com/2012/03/20/forty2-qrp-projesi/

adresinden indirebilirsiniz.. Gerekli açıklamalar içinde mevcut.

73..

[TB5X_SK]

Çalışmada son durum videosu:

VİDEO: http://youtu.be/fOQBMH5hCcs

73..

[TA1ZE]

hocam ellerine sağlık.

[TB5X_SK]

Utsource.net sitesinden aldığımız DTC114 ler SMD gelmişti..
Bende onları resimdeki gibi montajladım. Sorunsuz çalıştı..










Aynı durum MC145170 PLL entegresi içinde geçerliydi.
Amatörlerde çare tükenmez.. Onada resimdeki gibi çözüm buldum..





Cihaz sorunsuz çalışıyor: http://youtu.be/fOQBMH5hCcs

Arkadaşlara fikir verir diye yayınlamak istedim..

73
