Konu: Telsiz test araçları "tips tricks"

[TB6BHK]

Değerli arkadaşlar. Konu daha önceleri ele alındı ve ancak yeni gündeme getirilebilindi. Amatörümüz malum elektronik çalışmakta ve hatta hoperlo gibi yüksek ses çıkaran araçlarla iç içe yaşamakta. İcabında işitme eksikliğine uğrayabilmekte, veya ayrıca bizler TV sesini fazla açmadan  Uzaktan TV dinlemek isteyebiliyoruz. Piyasada bu konuda cihaz bulmak mümkün. Böyle bir cihazla  daha başarılı daha anlaşılır dinleme yapıldığı kanaatine sahip oldum. Bu cihaz  tarafımdan en basit haliyle üretilmiş oldu. Linkteki yazıda daha anlaşılır ifadeler mevcut. Cihaz minyatür bir verici dahi olsa yayın frekansı ne olmalı,? bunu ben iyi bildiğimi söyleyemem. Bu cihaz  eğitim amaçlıdır. Kullanmaktan doğan Hukuki veya akla gelebilecek her türlü problemin çözümü cihaz kullanıcılarına ait olacaktır. Dinlemek için illa kulağa takılan bir kulaklık şart değildir. Alıcı radyonun sesini birazcık açmak yeterli olabilir.

http://www.geocities.ws/husnu66tr/husnu66tr.htm
73!          Hüsnü Köktürk        husnu66tr@yahoo.com

[TB6BHK]

Değerli arkadaşlar.
145.125MHz de çalışan rölemize test osilatoru yoluyla  deneme sinyalleri göndermek istiyoruz. Pek de uygun olmayan 11.160MHz lik bir kristalli osilator yaptık. En azından bir de buffer lazım. Hurdaların içinde soğutucusu kopmuş M1131 transistoru var. İşe yarasın diye düşünüldü ve birinci buffer olarak kullanıldı. Esasen yapılmaması gereken bir işti!

http://www.geocities.ws/husnu66tr/m1131_power_transistor_buffer.htm
sağlıcakla
73!  Hüsnü Köktürk      husnu66trqyahoo.com

[TB6BHK]

Değerli arkadaşlar.
RF güç transistoru acaba small signal transistor vazifesini görürmü? Mesela bir BF199 yerine 2N6080 koysak netice ne olur. İşin detayı tartışmalı olabilir. Biz yaptığımıza bakalım. Linkteki  şu cümleleri olduğu gibi buraya aktarıyorum. Link bana ait olduğu için aktarma işleminde bir problem olamayacağını düşünüyorum
"Beacon devremize  bir transistor daha ilave etmeyi düşünüyorum. İstiyorum ki o da bir güç transistoru olsun. Bu  güç transistorları  şu an vazife görseler de güç transistorları olarak çalışamıyorlar ancak  "small signal transistor" kategorisinde çalışabiliyorlar. Yüksek akım harcamadan düşük akım kategorisinde çalışıyorlar. Böylece güç transiistorlarının  küçük akım transistorlarının yaptığı işleri başarıyla yapabileceği kanısına varmış oluyorum."

Bakacağımız şema  aşağıdaki linkteki üçüncü şema, ismi "BEACON-2N6080.jpg"
http://www.geocities.ws/husnu66tr/m1131_power_transistor_buffer.htm
Sağlıcakla
73!      Hüsnü Köktürk       husnu66tr@yahoo.com

[TB6BHK]

Değerli arkadaşlar
Aşağıdaki linkte "BEACON-2N6080.jpg" adlı üçüncü şemamız Link kurulumu ve yüksek amperli adaptör devrelerinde başarılı çalışmaları olan Yozgat Amatörlerimden TB6BOZ Osman Zorbaz tarafından teste tabii tutuldu. Çok fonksiyonlu gelişmiş el telsizi ile ilk önce istenilen, varsayılan  ana frekans 145.125MHz' nin dışında harmonik frekanslar tarandı. Harmoniklerin taa aşağı frekanslarda ve zayıf olmaları cihazımıza + bir puan kazandırdı. İkinci olarak açık sahada yayın alanı tespit edildi. Maksadımız yayın alanının test mesafesi, yani 25-50 metre aralığı olmasıydı. Yayın alanının hele açık sahada çok fazla, kapalı apartman engelli alanda 200 metreye kadar uzadığı tespit edildi.
Bu devreye niçin gereğinden fazla değer vermemize gelince, iki güçlüğü aşmış bulunuyoruz.
Birincisi 11.16MHz lik bir kristalin 13'üncü harmoniğini kullanıma hazır hale getirebiliyoruz. Zor bir kristal frekansı. Ayrıca özel frekans engelleyici filtreler kullanılmadan yapılan bir devre.
İkinci güçlük, küçük sinyal transiistorları yerine güç transistorları kullanılmış olması. Böyle olmasını istedik, acaba güç transistorları giriş katlarında da çalışabilir mi diye bir düşüncemize cevap bulmuş olduk.
http://www.geocities.ws/husnu66tr/m1131_power_transistor_buffer.htm
sağlıcakla
73!      Hüsnü Köktürk

[TB6BHK]

Değerli arkadaşlar
Bir verici imal ediyoruz. Hatta biraz da bilimsel çalıştık, internetten konumuzla ilgili dökümanlar topladık. Ama yine de arkadaşlarımıza şu soruyu sormak zorunda kalıyoruz.
soru:-- 144 MHz verici yaptım ama frekansmetrem 72 MHz gösteriyor, sebebi ne olabilir?
cevap:  Vericinizde ciddi hatalar var. En önemli hataların biri çıkış katı bobin turlarınız gereğinden fazla turlu yapılmış, bu nedenle 144MHz çıkış yapamıyor, bir önceki kattaki daha düşük olan 72MHz veya benzer bir frekans antenden güçlükle atılabiliyor.
soru:--Ama efendim benim turlar internettekinin aynısı fazla değil ki?
cevap: Öyle gibi gözükse de orijinal şemada bobin şasinin hemen bitişiğinde, ya sizin bobin ile şasi arasındaki mesafe ne kadar ona baktınızmı?. Sizin çıkış akort bobini kartal yuvası gibi havada duruyor. Dolayısıyla bobin turlarını azaltmak zorundasınız .
73!    Hüsnü Köktürk       husnu66tr@yahoo.com

[TB6BHK]

Değerli arkadaşlar
Aşağıda  piyasalarda bulunabilen bazı gelişmiş CB cihazların frekans tablosunu görüyorsunuz. Bu tabl0 240 kanallık bir frekans tablosu. Ancak  bu frekansların hepsi legal değil. Hata yapmadımsa  CB bandında legal olan E bandı  26.965--27.405MHz arası, Amatörlere ait frekans ise 28.000 ila 29.700 MHz arası. Bunların haricindekiler  legal değiller.
Sağlıcakla
73!  Hüsnü köktürk

[TB6BHK]

Değerli arkadaşlar
VXO konusunda biriki şey söylemek istiyordum, haliyle ortaya frekans bilgi ve rakamları çıktı. Öncelikle bu rakamların  cetvel halinde görülmesini istedim. Bağışlayınız, yazı VXO konusunun alt yapısı niteliğindedir.
 http://www.arad.org.tr/hamradio/qrgemission/qrgemission.htmBu adreste Türkiye Amatör telsizcilik yönetmenliğinden alınmış , frekasns  tahsisi ve güç sınırlamasını gösteren bilgiler bulunmaktadır.
Bu adreste ise
http://www.arrl.org/frequency-allocations
US de ki amatör frekans cetveli görülüyor. Bizde maksimum güç 400W olarak belirlenmişken US de bu güç 1500W. Önemli farklardan biri de bizde 2 metre bandı 144-146MHz iken US de  144--148MHz . Tanıdığım Kurumlardan birinin frekansı 48MHz,.Hep merak ederdim, bu kurum ne diye 146MHz'nin devamı olmadı da gitti 2 MHz öteye yerleşti diye, meğer 147de amatör band içerisindeymiş (Tabii US sınırları içinde)   Bu US nin cetvelidir ve her ülke bu cetvelin aynısını kullanmamaktadır. Bilinmesinde fayda var.
80 Meters (3.5-4.0 MHz)
40 Meters (7.0-7.3 MHz)
30 Meters (10.1-10.15 MHz)
20 Meters (14.0-14.35 MHz)
17 Meters (18.068-18.168 MHz)
15 Meters (21.0-21.45 MHz)
12 Meters (24.89-24.99 MHz)
10 Meters (28-29.7 MHz)
6 Meters (50-54 MHz)
2 Meters (144-148 MHz)
1.25 Meters (222-225 MHz)
70 Centimeters (420-450 MHz)
33 Centimeters (902-928 MHz)
23 Centimeters (1240-1300 MHz)
13 Centimeters (2300-2310 and 2390-2450 MHz)
3300-3500 MHz
5 Centimeters (5650.0-5670.0 MHz)
3 Centimeters (10000.000-10050.000 MHz )
Yukarı 10.50 GHz*
73!    Sağlıcakla   Hüsnü Köktürk     husnu66tr@yahoo.com

[TB6BHK]

Değerliarkadaşlar
Malzeme kutularımda zaman zaman bulunabilen 2SC ve 2N serili transiistorların datasheet tablo adreslerinden biri
http://kokturk66tr.50megs.com/2SD-2N-tra-cetveli.htm

Sağlıcakla    73!    Hüsnü Köktürk  husnu66tr@yahoo.com

[TB6BHK]

Değerli arkadaşlar. 145.125 MHz yarım wat gücünde bir radyo beacon çalışması yapmış bulunuyoruz. Transistörler direk kuplajlı. Henüz hiçbir parazit osilasyonla karşılaşılmaması başarı sayılabilir.
Devre direkt kuplajdan dolayı sadeleşmiş durumda. Aşağıdaki linkte daha fazla açıklama bulunuyor
http://www.geocities.ws/husnu66tr/145.125-MHz-beacon.htm
sağlıcakla  73!   Hüsnü Köktürk  husnu66tr@yahoo.com

[TB6BHK]

Değeli akadaşlar
Yabancılar, hele Amerikalılar eskileri de unutmuyorlar. Bizim hiç arayıp sormadığımız, nostalji diye gülüp geçtiğimiz o  eski uzun, orta dalga...alıcıları araştırıyorlar. Yakınlarda Joachim Rabe bana bir mail atmış, alıcıdaki bazı değerleri soruyor. alıcı öyle eski ki ben kaybetmişim. kaybolmuş, kendi arşivimde bile bulamıyorum.(site silinmeleri, kaldırılmaları sebebiyle)
Baktığı alıcıların birinin adresi
http://www.geociities.ws/husnu66tr/receiver13.htm

Three transistor VLF-LW-MW
J. Rabe  Jan 30
To husnu66tr@yahoo.com

Dear Hüsnü,        while searching for  a high performance regen receiver circuit working in the NDB-band I found you schematics in yahoo's regenrx-group.
Especially your "Three transistor VLF-LW-MW" (seems to be from 2004) and "Receiver 13" (seems to be from 2008) attracted my attention.
 However, I struggle a bit with your schematics and hope you would be able to help a bit.
 For "receiver 13"

I miss information on the main tank coil and it's tap to the base of Q1 (9018). What would be a good starting value for the ratio of the two parts of the coil?
Is the 2uF C at the source of Q4 an electrolytic capacitor? If yes, which side would be the positive terminal?
Can you give directions on T1 (which Toroid, how many turns, winding style) and RFC1 (I miss component values here)
For "Three transistor VLF-LW-MW.."
I miss information on the main tank coil and it's tap to the base of Q1 (9018). What would be a good starting value for the ratio of the two parts of the coil?
There's an RFC between collector of Q3 and point "C". Is that the one where you recommend to use a 500 ohm miniature transformer primary?
Which one would you recommend to build as a DX receiver in the NDB-band?

Thank you very much in advance for your kind help.

73s Joachim Rabe
73!    Hüsnü Köktürk      sağlıcakla

[TB6BHK]

Değerli arkadaşlar.
Pic proglamlama da telsizciliğin bir parçası. Arkadaşlarımız bilhassa Motorola telsiz pic programlama için Dos ortamı gerek diyorlar ve win98 kuruyorlar. Esasen windows98 ne derece dos'tur pek emin değilim ama başlangıç sahifesinde dos açılım satırı mevcut.
Disketsiz win98 kurulumu:
Gerekli malzemeler:  Window98s kurulum CD si
                                 CD rom sürücü (sata'sız)
Hart diskinizin başlangıç bölümünde  yani C de NTFS formatı olmasın. Varsa bir şekilde silin ve onu Format c:/s/u şeklinde formatlayınız. Bu format işlemi win98 CD kullanılarak yapılacaktır. Yapamayan arkadaşlara yardımcı olabilirim.
Bilgisayarı CD ROM ile başlatınız. Akabinde  CDROM desteği ile başlatınız gelecek. Bu önemli olabilir. CD rom desteğiyle çalışmaya başlıyoruz.
A : harfi çıkınca siz CD nin bulunduğu klasöre gidiniz. Diyelimki CD rom E harfinde olsun CD win98 yazarak setupcor programının bulunduğu bölüme gireceksiniz. setupcor ile kurulum başlayacaktır. İşlem bittikten sonra arkasından windows XP bile kurulabilir kanısındayım

[TB6BHK]

Değerli arkadaşlar
Bu yazıda telsiz katları arasındaki kuplajkardan söz edilecek. Kuplaj birkaç şekilde yapılabilir. Anlatmak istediğimiz sadece direk kuplaj.
2N2904 transistöründen 145 MHz lik bir çıkış almayı planlamışız. 2N2904 bu iş için pek uygun bir transistör değil ama , yoklukta kullanılabilir nitelikte. 145 MHz nin altında gayet başarılı. 145 MHz de ise bir miktar verim kaybı iyice hissediliyor. Transistorun beysine 68 ohm koruyucu direnç ilave ettik. 2N4447 transistorunun kollektor bobinine en başarılı bağlantı noktası  neresi olmalıdır. Onu bilmek istiyoruz.
Bağlantı tam kollektör olursa çıkış transistörünün aşırı ısınma problemleri ortaya çıkması doğal olacaktır. Bu nokta göze hoş gözükse de empedans uyuşmazlığı söz konusudur. Bağlantı  2N4427 transistörünün kollektörüne değilde  + kutbuna yakın yerlerden yapılmmalıdır.
http://www.geocities.ws/husnu66tr/resimler/direkt-kuplaj.jpg
sağlıcakla   73!   Hüsnü Köktürk     husnu66tr@yahoo.com

[TB6BHK]

Değerli arkadaşlar
Hayatta karşılaştığım bazı Power Mosfetlerin datasheetlerini bir frontpage dosyasında topladım. Zaman zaman güncellendiğinden  dosya yerine Link verilmiştir.
http://www.geocities.ws/husnu66tr/IRF.htm
73!     Hüsnü Köktürk

[TB6BHK]

Değerli arkadaşlar.
Şahsen benim kendimin  de beğendiği çok az sayıda elektronik devrem var.  Tac Telsiz isimli devrem çok kısa olarak yazılmış olacak ki sanki hiç ilgi görmedi. Devreyi biraz etraflıca anlatmak istedim ve küçük sitemdeki yazıyı aynen kopyalayarak buraya aldım. İleride istenmeyen bir tatsızlık olmasın diye bu kopyallama ifadesi buraya konuldu.
http://www.geocities.ws/husnu66tr/Tac-Telsiz.htm
Yz  Hüsnü Köktürk          husnu66tr@yahoo.com

 YENİDEN  TAC TELSİZ

Eski yıllarda TRAC mecmuasının yayınlandığı yıllarda  Mecmuaya "TAC TELSİZ" isimli bir yazı göndermiştim. Yazı yayınlandı. Epey ilgi de gördü. Hakkında mektupla sorular soruldu. Malum o zamanlar internet filan bişeyler yok, mail atamıyorsun,  tek yapacağın iş kaleme sarılıp mektup yazmak. Telefon edenlere fazla sıcak bakamıyordum. Bir dünya uzun lafı süratlice söyleyip derdini anlatmak kolay da, karşıdaki zavallı  bilgisayar değil ki anında bir cevap dökümanı sıralasın.

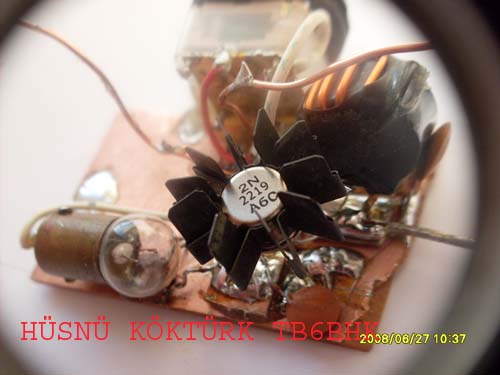

http://www.geocities.ws/husnu66tr/resimler/TRAC-Tac-Foto.jpg
Ne idi bu TAC TELSİZ, niçin bu isim verilmişti?. Devreyi uzun  ve bilhassa orta dalgada kısa mesafeli telsiz mikrofon olarak kullanırdım. Şimdi hayli yaygınlaşmış durumda, espri ihtiva eden cihazlarda kullanılıyor. Devreyi yedek subaylık yaptığım yıllarda kullanmaya başladım. Çok ilkel şartlar altında , tabanca havya, ölçü aleti avometrenin dahi bulunmadığı yerde bulabildiğim  bir adet BC108 transistörü ile yapmıştım. Devre önceleri hesaba kitaba uygun, bilimsel kalıplar içinde yapılmış ama sıradan bir osilator devresi dışında başka bir başarı elde edilememişti. Sanırım 1968 yılı veya çok yakın yıllar olmalıydı. Bir ara alışılmışın dışında normalden kat kat fazla uzunlukta bobin teli kullanınca verimin aniden arttığını gördüm. Defter kayıtlarımda "yayın alanı gözünün baktığı  yer, ufuk hattı" diye yazılmıştı. FM bandı bobini  4 parmak üzerine  zil teli denen 1mm kalınlıktan daha ince uzun tellerden sarılıyordu. Önce FM radyo açılır,  ses ayarı yükseltilir, ve radyo bizden 3-5 metre uzağa konur,  ve vojtajı verilmiş devrede sarım işi devam ederdi. Bir ara FM radyoda patlamaya benzer güçlü bir ses iştilir ve hatta radyo devrilecek gibi olurdu.   Tamam verici artık hazır. 10 Km ye dahi mandal yapabilirsin.

Bu devre orada kaldı, taa 2013 senesine kadar. Yazık oluyor diye düşündüm ve devrenin kanunlarını bulmaya karar verdim. İlk başlangıcı yapmış bulunuyorum. Çalışmalar nekadar sürer onu bilemem, En azından başlangıcımızı bir görelim.
http://www.geocities.ws/husnu66tr/resimler/TRAC-Tac-Foto.jpg
Devremiz 9.6 volt ,  2N2219 transistör, 50 cm loop L1 bobini ile çalışıyor. Transistörün emiterine aşırı akın önleyici 6 volt  2 veya 3 watt bir lamba bağlanmış. Verimli çalışmada bu lamba kızarır. En çok kızardığı nokta en başarılı verici pozisyonunu belirtir. Verim ölçümü için transistörün kollektörüne 24 volt 2 watt bir ampul bağlayıp 25-30cm lik bir krokodili  anten niyetiyle ilave ediniz Lambanın kızardığını görebilirsiniz. Verici 50cm loop bobinle 40---90MHz arasında çıkış yapabilir, ama bizim naçizane tavsiyemiz, vericinin frekansı, sadece en başarılı çalıştığı frekans olmalı, ve eğer bu frekansı beğenmiyorsak farklı çaplarda yeni looplar kullanmalıyız. Dikkat!Loop bobin anten bobini değildir. Çalışmalarda kolaylık olsun diye  50cm uzunluğunda 1mm kalınlığında kaliteli bakır telden daire şeklinde 1 tur olarak sarıldı.

Bu loop ayrıca alıcı özelliği de gösterir. Vericimizin 1--4 metre yakınına konan FM alıcısı CV1 in hareketiyle etraftaki FM  yayınlarını çok bariz ne net şekilde almaya başlar. Bu vericinin değerli bir başka özelliği.

[TB6BHK]

Değerli arkadaşlar.
Telsizcilerimiz hiçbir zaman PC ve problemlerinden uzak değiller. Şu anda bile eğer bu yazıyı okuyorsak PC başındayız demektir.
Hartdisk'imizde SP3 ve windows 7 yüklü. Bazı çalışmalar neticesi bu ikisi arasına bir parazit Windows 7 daha ilave edildi. Sil deseniz silinmiyor, çalış deseniz çalışmıyor. Bunun kalkması lazım. SP3 te bu iş biraz kolaydı. Boot loader txt dosyasını editlemekle bu iş halloluyordu. Oysa şu anda araya win 7 girince bu txt dosyası iptal olmuş durumda.
Çözüm: PC'mizi  Windows 7'yle açıyoruz.  Soldaki başlat butonuna bastığımızda karşımıza sistem yapılandırma tablosu çıkıyor. Bu defa önyükleme butonuna tıklıyoruz. Hakiki ve sahte Windowsların ikisi de gözüküyor. Bizim çalışan Win 7 eğer C: de ise diğer win 7 yi sağdaki sil butonuyla siliyoruz. Kaydedip çıkıyoruz. Dikkat! sakın yanlış harfi silmeyiniz. Hakiki win 7 de ayrıca ilaveten OS harflerine benzeyen ek harfler bulunabilir.    Sağlıcakla
73!  Hüsnü Köktürk      husnu66tr@yahoo.com

[TB6BHK]

Çok özür
Başlat butonuna basınca yazı yazılması gereken yere msconfig yazıyoruz. Sonra bir üst yazıdaki işlemleri yapıyoruz.
Sanırım biz bu işlemlerle win 7 edit gibi birşeyler yapıyoruz.

[TB6BHK]

İnternet problemlerimiz bitmiyor. Gezinmeler neticesi bakıyoruz ki internetteki
https://www.google.com.tr     olan adresimiz     znoo.net veya benzer bir yabancı browser oluvermiş.    Elbet  birilerimiz konunun eniyi çözüm yolunu biliyor ama acil işlerimiz var. Konunun acilen çözümü gerek
Çözüm:   Masaüstünde internet explorer'e ait kısayolu bulalım. Kısayol diyoruz. Kısayol olmayan internet explorer de olabilir, bizi ilgilendiren kısa yol tuşu. Diğeri belki sağlıklı çalışabilir. Evet kısayol sağ tık / özellikler/ hedef satırındaki adres
Adrese bakıyoruz:  znoo.net yazısı varsa silip istediğimiz adresi yazıyoruz.
İhtiyaten eğer işimizi daha sağlama bağlıyalım diyorsak Başlat / çalıştır/regedit diyerek registry edit sahifesini açıyoruz. F3 tuşuna basıp znoo.net yazıp aratıyoruz. Çıkan znoo.netleri siliyoruz. Bitince tekrar F3  .. znoo kalmayınca  regeditten çıkıyoruz. Sağlıcakla
73!        Hüsnü Köktürk   husnu66tr@yahoo.com

[TB6BHK]

TRF alıcıda seçicilik
Trf alıcıların seçici olmadıkları söylenir. Frekans yükseldikçe seçiciliğin iyice azaldığına inanmışlığım kuvvetli. Bu yazıda verilen TRF alıcı orta dalga ve aşağısında süperheteredinden aşağı değil. TRF alıci iyi dizayn edilmiş ve çok duyarlı hassas hale getirilebilinmiş ise, bu alıcının seçiciliğini artırmak gayet kolay.
Devremizde sadece orta uçlu bir akort bobini var. Bobinin şaseye yakın olan kısımdaki tur sayısı alıcının  seçiciliğini belirler. Cihaz  4-5 RF katı bulundurduğundan hayli duyarlı.  Bu alıcıda bir turluk kuplaj bobiniyle Tükiyenin ortasındaki Yozgat şehrinden gündüz orta dalga  yurt dışı istasyonu Dımışk radyosunu dinlemek mümkün olabilmekte. Aynı istastonu ancak en kaliteli ciddi süperheterodin alıcılarla zor alabilirsiniz.
http://www.geocities.ws/husnu66tr/receiver16.htm      sağlıcakla
73!     Hüsnü Köktürk       husnu66tr@yahoo.com

[TB6BHK]

Değerli arkadaşlar
1400kHz     tek transistorlu kristalli kırpma osilator.
Alıcı ayarlarında  bazan bu tip araçların faydası hayli fazla olabiliyor. Kesikli osilasyon üreten araçlar. Ama devrede yalnız bir transistor ve de bir kristal varsa işmiz biraz zor olabilir. İşte işin püf noktası.

Fazla bilgi  ve şema için

http://www.geocities.ws/husnu66tr/yeni-track.htm     sağlıcakla

73!    Hüsnü Köktürk        husnu66tr@yahoo.com

[TB6BHK]

Değerli arkadaşlar
Zaman zaman bir verici Pa devresi yapmaya kalkar ve Pa kömür bulmakta zorluklarla karşılaşabiliriz.
Aşağıdaki adreste bu konuda bazı yöresel çözümler önerilmiş. Sanırım bakmakta fayda olabilir.
http://www.geocities.ws/husnu66tr/Tv-anten-Pa-toroid.htm
sağlıcakla
73!       Hüsnü Köktürk    husnu66tr@yahoo.com
