Konu: DDS çalışmaları..

[TB5X_SK]

Selamlar

Elimde epeydir bulunan DDS kitine nihayet el atabildim.
Devrenin tüm dokümanları LU5DJVçağrı işaretli amatör arkadaşımızın sitesinde mevcut..
LİNK:  http://lu5djv.blogspot.com.tr/p/blog-page.html

Baskı devreyi buradan alarak çıkarttım.

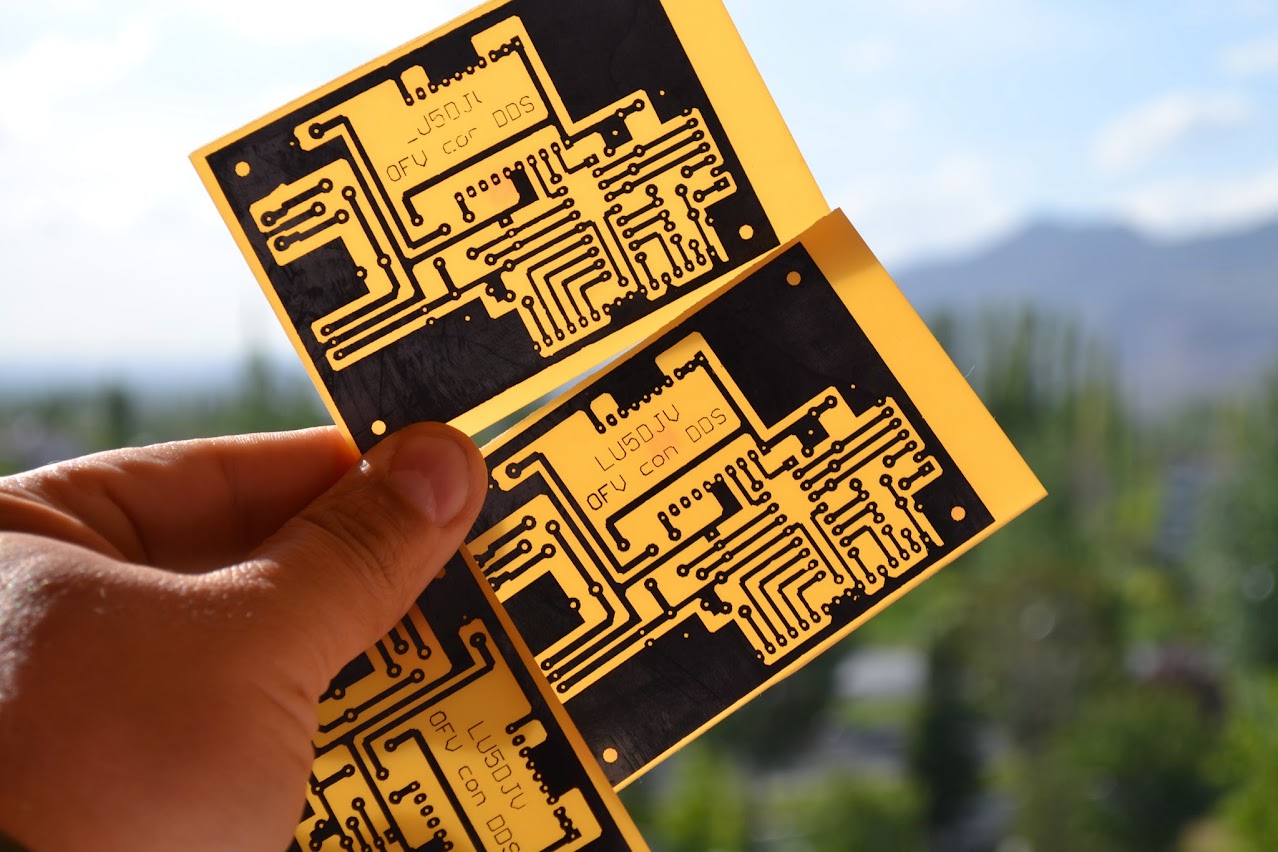

( Baskı devreyi fazlaca bastım altta resimde de görülüyor elimde 5 6 tane daha kullanmadığım kart var isteyen olursa kargo alıcıya ait olmak kaydıyla ücretsiz gönderebilirim. )
Sitede hex dosyası da mevcut.

Devreyi eski yaptığım 40 M forty 1 de denedim.
20 ve 80 Metrelerde de modifiye dahi yapmadan güzel çalıştı.

resimler ve video aşağıda..

Yapacak arkadaşlara başarılar dilerim..

73...

[TA1CH]

Derli toplu güzel bir çalışma olmuş elinize sağlık .Hulusi usta bana yollamıştı ama ben yapmamıştım demekki yapmanın zamanı gelmiş :) 73

[TB3BTU]

Elinize saglik guzel bir calisma olmus fakat HEX indiremiyoruz

[TB5X_SK]

Serkan hocam

FIRMWARE OF MICRO

Baslığı altında hex dosyası var.. Sağ tıkla farklı kaydet de.. :)

73

[TB5X_SK]

Çalışmaya ait video:

https://vimeo.com/94437722

73

[TA3IHD]

Serkan, Windows'un en basit metin yazı sayfası olan "Metin Belgesi" ni masa üstüne indir, onun içine yapıştır.
Zengin metin belgeleri sayfa sayfa olduğundan uzun HEX dosyası bölünüyor. Halbuki Metin Belgesi tamamını tek sayfaya alıyor, Program ise bu sayfayı kabul ediyor. Kolay gelsin. 73.

[TB5CVN]

Mehmet Hocam eline sağlık DDS çalışması çok güzel olmuş. Yakında aşağıdaki kartlar elimde olacak bu DDS ile birlikte güzel bir ikili olacak diye düşünmekteyim.

[TB3BTU]

Mehmet hocam hulusi abi tesekkurler

[TA4J]

Mehmet hocam merhabalar öncelikli olarak PCB için tekrar teşekkür ederim.

Bu hafta sonu malum İzmirde sınav olduğundan İzmire gittiğim vakit DDS için gerekli malzemeleri alıp haftaya bu projeye başlayacağım. Bir kaç  sorum olacak siz bunu Forty2 ye bağladım 160m ve 20m de dinleme yaptım dediniz.

1) Gönderme de yaptınızmı ?

2) Ayrıca elimde bir adet Zegati B150 takoz var MRF455li CB de kullanılan. Bunu EFE QRP`de kullanabilirmiyim?

Teşekkür

[TB5X_SK]

Ali Rıza Hocam;

Gönderme yaptım ancak miliwatlar seviyesinde çıkıyor. Filtrelerde modifiye yapılsa watt arttırılabilir sanırım..
Bahsettiğiniz takoz 27 Mhz lere göre ayarlanmış olması  lazım.. Bobinler ve kapasitörlerde modifiye gerekir.

TA4C Uğur abiler bi ara bunu yapmıştı şurayı incelerseniz bilgiler var: http://www.telsizciler.org/index.php?topic=30078.0

73 Kolay gelsin...

[TA3ALS]

Forty de multibant olayı zor.Ama bitx20 de filtre bant geçiren ve alçak geçiren filtreler anahtarlanabildiğinden multi bant olayına daha uygun.
Eğer multibant ve basit bir hf telsiz istiyorsanız aşagıdaki linki inceleyin derim, ben sadece anakartı yaptım ve hoşuma gitti.
http://www.cqham.ru/forum/showthread.php?t=10857

[TA7MKS]

merhaba Mehmet hocam
"Baskı devreyi buradan alarak çıkarttım.
( Baskı devreyi fazlaca bastım altta resimde de görülüyor elimde 5 6 tane daha kullanmadığım kart var isteyen olursa kargo alıcıya ait olmak kaydıyla ücretsiz gönderebilirim. )
Sitede hex dosyası da mevcut." demişiniz. eğer halen elinizde halen fazla kart varsa 2 adet alabilir miyim zahmet omazise.

[TA4J]

Sizin sayenizde bir adet VFO DDS`e sahip oldum. Gönderdiğiniz PCB için ayrıca teşekkür ederim.  PCBnin montajını bitirdim ve devreye aldım. Ossiloskopum olmadığı için sinyal üretip üretmediğini göremedim sadece fakat cihaz herşeyiyle çalışıyor.

Teşekkürler

[TB5CVN]

Ali Bey Merhaba,
Elinize sağlık güzel bir çalışma olmuş. Resimlerde dikkatimi çeken belki sizinde bildiğiniz bir unsurla ilgili bilgilendirmek istedim. LCD görüntüsü oldukça gölgeli LCD nin 3 numaralı girişinde kullanılan sabit direncin değeriyle oynayarak gölgesiz çok daha net bir görüntü alabilirsiniz.

[TA4J]

Şükrü hocam info için teşekkür ederim.VFO DDS in PCByi  sağolsun Mehmet hocam gönderdi.  Bende parçaları alıp yerine takmakla yetindim.  Yaptım bir kenarda duruyor. Lazım olduğunda dediğinizi yaparım.

Ayrıca frekansmetre ve anten analizörlerin son durumu nedir? Malum ben 1 adet Freq metre, 1 adet Anten Analizör ve TA4ACV Çağatayda 1 adet frekansmetre alacaktı.

Sabırsızlıkla bekliyoruz :) 73s

[TB5CVN]

İnşallah çok yakında malzemeler elimde olacak. Size bilgi vereceğim.
