Konu: HP ESP113A PSU kutulama

[TA5FA]

ANA EKİPMAN PSU HAZIR BİR ÜRÜNDÜR BURADA KUTULAMA İŞLEMİ BANA AİTDİR.

Vaktiyle 1MC Murat Bey bizlere bu değerli aleti kazandırmıştı http://www.telsizciler.org/index.php/topic,35763.msg118815.html#msg118815



Ancak Fan sesi ve ergonomi olmayan kutusuyla (bu kişisel görüşümdür mevcut haliyle onlarca arkadaş kullanmaktadır) kutusundaki AC önden DC arkadan oluşu ve masa üstünüzde çok şık durmamasıdır. Fan sesi için çeşitli uygulamalar yapsam da fan devri ile alakalı ses gürültü olayı pek tatmin etmemişti.
Tüm bu saydıklarım Elmayı Armut niyetine kullanmak isteyişimizden kaynaklanmaktadır zira adamlar bunlar Server kaslarında yıllarca tepe tepe kullanmışlar.

Neyse Orijin-alinde masamda duran ICOM PS125 hep kibar kibar bana gülümsemektedir :) . Bende ona benzer kutu bulmak istesem de pek başarılı olamadım o boyutlarda kutu üretimi maalesef piyasada yok. Kutuyu kendim büktüreyim sacmı-Aluminyum mu derken semeriynen-seksene misali vazgeçtim.
 Derken 100*100 plastik kanalet üzerine yoğunlaşırken üst kapak ön arka kapama v.s fan titreşimi önüne geçilmez boyutlara getti......
 100*100 kutu Alu-profil düşündüm fiyatı dudak uçuklattı.

ICOM PS 125  ölçüleri : En 94mmx Yükseklik 111mmx Derinlik 287mm 3 kg

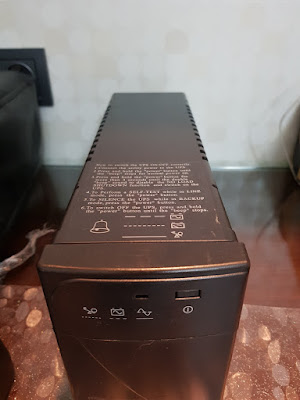

Ve sonunda arızalı işi bitmiş  UPS kutusunu gözüme kestirdim.




Bize 29cm derinlik gerekli ancak Fan ilavemizle birlikte kutunu dışına çıkmamız muhtemeldir.

Başladık eski UPS  kutumuzun içini boşaltmaya ,,,

[TA5FA]

Aletin (PSU) mevcut fanı hızlı devrinden dolayı kullanmak istemedim piyasadan makul mantıklı sessiz 8cm fan buldum
AKASA DFS802512L


Bu fan dan 2 adet taktım zira devir hızı ve PSU'nun fan beslemesindeki görmek istediği akım değeri ancak yakalayabildim. Aslında iki fan iyide oldu sıcaklığı bertaraf anlamında bir adım daha önde olduk. Isınma olacak mı Elbette olacak zira orijinal fanı sesi kadar da soğutma yapıyordu.

Bir tanesini  üst kapağa diğerini arka dış'a   (dışa bakan fan a koruma ızgarası takılacaktır)



Nekadar koruma ızgarası takmak istesek de arkadaki fan çıkıntısı pek hoş olmadı !!

[TA5FA]

Görüntüdeki çıkıntı ve kutuyu konacağı mekan anlamında uzatması sıkıntı yaratır düşüncesiyle o fanı içeri nasıl alırız'ı çalışmaya başladım.



PSU ana kartın boyutu kutumuza sığmakta fakat fanı içeri alınca karttaki DC çıkış kontakları ile üst üste binmekteydi. İçerideki plastik aksamda hobi gravür matkap ile (yani dremel benzeri aletler ) kırık kırpık plastik parçaları temizleyerek yer açmaya çalıştım. Oldu da milim milim oturdu .....

Fan ı içeriye alabildik,



[TA5FA]

Yazımızın başında masamıza koyunca görsel açıdan AC-DC giriş-çıkış arkada olmasını istediğimi yazmıştım bu nedenle PSU ana kartın filtreli AC giriş soketini kutumuza yerleştirme vaktidir.

[TA5FA]

Son durumdaki veriler ;

Boşta 13,80V
Yükte  20A >> 13,70V

Eski orijinal fanı ile  66db gürültü oranı  (android uygulama ile ölçülmüştür 20cm uzaklık) bu ses seviyesi ile masada durmasının imkanı yoktur.
Yeni kutu ile  45-50db gürültü oranı  (android uygulama ile ölçülmüştür 20cm uzaklık) Fan sesi hiç duyulmuyor gibi bir durumdadır
Maharet kutu da değil fanlar dadır ancak fanların eski fanı aratıp aratmayacağı ısı sirkülasyonunda ne kadar başarılı olacağını zaman içerisinde göreceğiz.


Ön panel'e ekleyeceğim Dual V/A digital metre ile , arka tarafa ekleyeceğim DC çıkış Born klemens/terminalleri  sonrası son halini fotoğraflayacağım.
Birkaç ilave ile 2kg ağırlığa ulaşırız. Bu haliyle ICOM-PS125 'den 1kg daha hafif bir PSU sahibi olduk



[TA3EN]

Mehmet Bey cok guzel gorunuyor. Guzel gunlerde kullanin.

[TA5FA]

Tşk ederim Hüseyin Bey son halini birkaç güne paylaşırım sanırım.

73

[TA5FA]

DC çıkış born terminaller yerine yerleşti.

[TA5FA]

Dual V-A metre ve AC on/of anahtarı eklendi şimdi ışıklandırma vakti.



[TA4CS]

Elinize sağlık MEHMET bey iyi iş çıkarmışsınız 73.

[TA5FA]

27A yük altında 13,6V
27A yükte 30 dk non-stop çalıştı herhangi bir değişiklik olmadı. Yanlız 30.dk da DC çıkış born terminali + ucu plastiği erir gibi oldu sanırım yük kablosunu gevşek bağlamış olmalıyım.
Fan sesi yok iki adet düşük devirlik sessiz fan bağlamıştık dışarı oluşan sıcaklığı atıyor gibi ancak operasyon anında Telsiz bağlı iken örneğin 24-48 saat Contest de çalışmasını test etmek gerekiyor aslında non-stop yükte kalmayacağı için cihaz daha az ısınacak ve yorulacaktır.
Nihai ağırlık 2kg olmadı bile ama EMI toroidlerini DC çıkışlarına ilave edince sanırım bu kg 'a ulaşır...




[TA5FA]

Plastik yontma ve delik açma işinde epeyce hasar versem de ICOM PS-125 yanında durmayı hak eden şık bir PSU oldu.

Kullandığımız malzemeler;
-HP ESP113A PSU
-Eski UPS kutusu
-2 adet DC Born klemens-terminal
-Dual DC Volt-Ampermetre ve Ampermetre için Şönt
-AC mini on-off anahtar
-2 adet 80*80 12V fan
-Fan ızgarası 80*80

[TA8AT]

Mehmet abi ellerine sağlık. Görsellik ve dizayn olarak çok güzel olmuş. Born klemens konusunda amper olarak çok zayıf kalmış görünüyor. Şöyle bir ürün ile değiştirirseniz erime problemi kesin çözülecektir. İyi günlerde kullanın.
http://www.hatfon.com/BORN-KLEMENS-63A-KIRMIZI,PR-34778.html

[TA4CS]

    Mehmet bey yollayın bana ben contestlerde testini yapayım size sonra malzeme olarak yollayayım elimde var siz tekrar güzel vakitle geçirin montajda elinize sağlık 73 :-)

[TA5FA]

Onur Kardeş önerini dikkate alacağım .
Coşkun Bey canınız sağolsun .

Birkaç arkadaşdan özelden gelen Dual V/A metre bağlantısı sorularına aşağıdaki grafik ile cevap veriyorum.

[TA3EP]

Mehmet bey çok yararlı paylaşımınız için çok teşekkür ederim. Vaktiyle bu V-A metrelerden ben de çok değerli bir amatör arkadaşımdan ;) bir kaç tane devir alıp stoklamıştım ama bu projede kullanmak aklıma gelmemişti. Resim de mükemmel, sağolun varolun, 73.

[TA5FA]

Tşk ederim Mete Bey.

Onur kardeşimin önerdiği born klemensden edindim plastik kaliteleri pek gözümü doyurmasada bundan sonraki kutulamada kullanacağım.

[TA8AT]

Mehmet abi size Hatfon elektronikten linkini verdiğim born klemens kesinlikle size gelen ürünlerle aynı değil. Ekteki 1. resimde gönderdiğim malzeme ile uzaktan yakından alakası yok. Ben 1 yıl önce bu üründen alıp Şua başkanımın hediyesi 48 volt besleme devresine takıp kullanıyorum.

Şöyleki siz bu konuyu açınca geçen hafta aklıma düştü vhf linear için bende yeniden born klemens siparişi vereyim dedim sonra dün yolu İzmir'e düşen işi bilen bir arkadaşımdan rica ettim getirmesi için arkadaşa ellerinde 63 amperlik ürünün kırmızı renginin kalmadığını söylemişler. Yerine alternatif olarak 2. resimdeki klemensleri vermişler. Ama yinede size gelen ürünler kadar basit birşey değil ve  tanesi kdv dahil 10tl den alınmış.
Güvenip online satış yapabileceğimiz yer kalmadı gibi. :(

[TA5FA]

Haklısın .
Siyah ve kırmızı arasında bile fark var bana gelenlerde somunları pulları bile birbirinden eksik fazla. Muhtemelen ellerinde kalmadığından bize 16A veya 32A olanlardan gönderdiler Hatfon'a çok güveniyordum du ...

[TA5FA]

Sanırım 63A kalitesine şu ürünlerin görüntüsü daha yakın gibi ;
